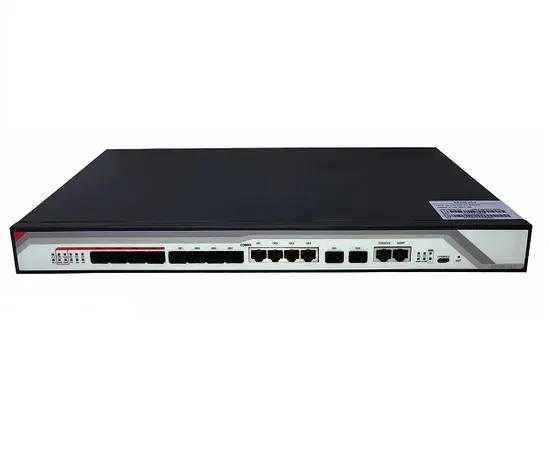

F. EPON OLT 4PON FD1204S-B0 4GE + 2*10GB 1USB 1U

**Versão atualizada

ACOMPANHA:
1* modulo SFP+ 10G 1310nm 10Km
4* modulos PX20++


EPON OLT FD1204S-B0 atende completamente aos padrões relativos de IEEE 802.3xe FSAN. O equipamento é um dispositivo montado em rack 1U, fornecendo 1 interface USB, 4 portas uplink GE, 4 portas uplink SFP, 2 portas uplink de 10 gigabits e 4 portas EPON. Porta única suporta proporção de divisão de 1:64. O sistema suporta 256 terminais EPON com acesso na maioria.

Este produto atende aos requisitos de desempenho do dispositivo e tamanho da sala de servidor compacta, pois o produto tem alto desempenho e tamanho compacto, é conveniente e flexível de usar e também é fácil de implantar. Além disso, o produto atende aos requisitos de promoção do desempenho da rede, melhoria da confiabilidade e redução do consumo de energia na perspectiva de rede de acesso e rede corporativa e é aplicável a rede de televisão de transmissão três em um, FTTP (fibra para o local), monitoramento de vídeo rede, LAN empresarial (Local Area Network), internet das coisas e outras aplicações de rede com uma relação preço / desempenho muito alta.

PRINCIPAIS CARACTERÍSTICAS
Conheça IEEE3 x padrões E PON padrão e relativos da indústria de comunicação
Suporte ao gerenciamento remoto OAM para ONT / ON U, compatível com o protocolo IEEE 3 x OAM
1U de altura 8 produto PON OLT em design compacto de Pizza-Box
Função de comutação de camada 2

A OLT é equipada com um recurso Full Wire Speed Switching muito poderoso da camada 2 e oferece suporte completo ao protocolo da camada 2. OLT suporta variedades de funções da camada 2 como TRUNK, VLAN, limite de taxa, porta isolada, tecnologia de fila, tecnologia de controle de fluxo, ACL e assim por diante, o que fornece garantia técnica para o desenvolvimento de multi-serviços integrados.

Garantia QOS
Ele pode fornecer vários QoS para o sistema EPON, que pode atender a diferentes requisitos de QoS para atraso, jitter e taxa de perda de pacotes de diferentes fluxos de serviço.

Sistema de gerenciamento fácil de usar
O método de gerenciamento de suporte de CLI, WEB, SNMP, TELNET, SSH e atender ao padrão OAM, através do gerenciamento de serviço de protocolo de canal OAM pode ser realizado, incluindo conjunto de parâmetros de função ONT, parâmetros Qos, solicitação de informações de configuração, estatísticas de desempenho, relatório automático de eventos no sistema, configuração para ONT da OLT, diagnóstico de falhas e gerenciamento de desempenho e segurança.

Especificações do produto

1U caixa padrão de 19 polegadas
Porta Uplink: 10
Cobre 10/100 / 1000M autonegociável, RJ45: 4pcs
Interface ótica 4 GE
Interface de uplink de 10 Gb 2 * 10 Gb

Portas PON: 4
Interface Física Slots SFP
Tipo de Conector 1000BASE-PX20 +
Razão de divisão máxima 1:64

Porta USB: 1
Tipo de Conector Type-C

Portas de gerenciamento:
1 porta Ethernet de banda externa 100/1000 BASE-Tx
1 porta de gerenciamento local do CONSOLE

Especificação de porta PON
Distância de Transmissão 20 km
Velocidade da porta PON Simétrico 1,25 Gbps
Comprimento de onda 1490nm TX, 1310nm RX
Conector SC / PC
Tipo de fibra 9 / 125µm SMF
TX Power + 2,5 ~ + 7dBm
Sensibilidade Rx -27dBm
Potência ótica de saturação -6dBm

Especificação de porta 10 Gb SFP +
Distância de Transmissão 10 km
Velocidade da porta PON 8,5-10,51875 Gbps
Comprimento de onda 1310nmTX , 1310nmRX
Conector LC
Tipo de fibra Modo único com fibra dupla
TX Power -8,2 ~ + 0,5 dBm
Sensibilidade Rx -12,6dBm

Modo de Gestão SNMP, Telnet, modo de gerenciamento CLI.

Função gerencial
Detecção de grupo de fãs
Monitoramento de status de porta e gerenciamento de configuração;
Configuração de switch Layer-2 como Vlan, Trunk, RSTP, IGMP, QOS, etc;
Função de gerenciamento EPON: DBA, autorização ONU, ACL, QOS, etc;
Configuração e gerenciamento on-line da ONU
Gestão de usuários
Gerenciamento de alarmes

Switch de camada dois
Porta de suporte VLan e protocolo Vlan
Suporte Vlan tag / Untag, transmissão transparente Vlan;
Suporte 4096 VLAN
Suporta tronco 802.3dd
RSTP
QOS com base na porta, VID, TOS e endereço MAC
IGMP Snooping
Controle de fluxo 802.x
Estatística de estabilidade da porta e monitoramento

Função EPON
Suporta limitação de taxa baseada em porta e controle de largura de banda;
Em conformidade com o padrão IEEE802.3ah
Distância de transmissão de até 20 km
Suporta criptografia de dados, transmissão de grupo, Separação de Vlan de porta, RSTP, etc.
Compatível com alocação dinâmica de largura de banda (DBA)
Suporta descoberta automática da ONU / detecção de link / atualização remota de software;
Suporta divisão de VLAN e separação de usuário para evitar tempestade de broadcast;
Suporta várias configurações de LLID e uma única configuração de LLID. Usuários e serviços diferentes podem fornecer QoS diferentes por meio de canais de LLID diferentes.
Suporte a função de desligamento de alarme, fácil para detecção de problemas de link
Suporte à função de resistência a tempestades
Suporta isolamento de porta entre portas diferentes
Suporte ACL e SNMP para configurar o filtro de pacote de dados de maneira flexível
Projeto especializado para prevenção de quebra do sistema para manter o sistema estável
Suporta cálculo de distância dinâmica no EMS online
Suporte RSTP, IGMP Proxy

Rota da camada três
Suporte ao protocolo de roteamento estático
Suporta protocolo RIP dinâmico
Suporte a função dhcp-relay
Suporte para configuração de interface vlanif

Largura de banda do backplane 58G

Tamanho 440 mm (L) * 230 mm (L) * 44 mm (A)

Peso 4kg

Fonte de energia
220VAC AC: 100V ~ 240V , 50 / 60Hz
-48DC DC : -40V ~ -72V

Consumo de energia 60W

Ambiente operacional
Temperatura de trabalho -15 ~ 50°C
Temperatura de armazenamento -40 ~ 85°C
Humidade relativa 5 ~ 90% (sem condensação)
