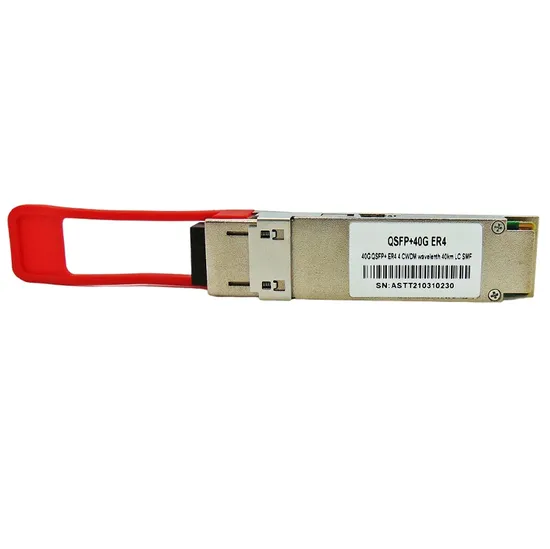

40GBASE-ER4 and OTU3 QSFP 40km LC Transceiver for SMF

Descrição:
O AQSFP-40G-ER4 é um módulo transceptor projetado para aplicações de comunicação óptica de 40 km. O design é compatível com 40GBASE-ER4 do padrão IEEE P802.3ba. O módulo converte 4 canais de entrada (ch) de dados elétricos de 10 Gb/s para 4 sinais ópticos CWDM e os multiplexa em um único canal para transmissão óptica de 40 Gb/s. Inversamente, no lado do receptor, o módulo desmultiplexa opticamente uma entrada de 40 Gb/s em sinais de 4 canais CWDM e os converte em dados elétricos de saída de 4 canais.

Os comprimentos de onda centrais dos 4 canais CWDM são membros de 1271, 1291, 1311 e 1331 nmas de a grade de comprimento de onda CWDM definida em ITU-T G694.2. Ele contém um conector LC duplex para o sistema óptico interface e um conector de 38 pinos para a interface elétrica. Para minimizar a dispersão óptica no sistema de longa distância, a fibra monomodo (SMF) deve ser aplicada neste módulo. O produto é projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP Multi-Source Agreement (MSA). Ele foi projetado para atender as condições de operação externas mais severos, incluindo temperatura, umidade e interferência EMI. O módulo opera a partir de uma única fonte de alimentação de +3,3 V e sinais de controle global LVCMOS/LVTTL, como Módulo Presente, Reinicialização, Interrupção e Modo de Baixa Potência estão disponíveis com os módulos. A interface serial A2-wire está disponível para enviar e receber sinais de controle mais complexos e obter informações de diagnóstico digital. Canais individuais podem ser endereçados e canais não utilizados podem ser desligados para máxima flexibilidade de projeto. O AQSFP-40G-ER4 é projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP Multi-Source Agreement (MSA). Ele foi projetado para atender às condições de operação externas mais severas, incluindo temperatura, umidade e interferência EMI. O módulo oferece alta funcionalidade e integração de recursos, acessível através de uma interface serial de dois fios.

Aplicações:
De rack a rack
Switches e roteadores de data centers
Redes de metrô
Switches e Roteadores
Links Ethernet 40G BASE-ER4

Características:
Número da peça QSFP-40GE-ER4-40
Tipo de Aplicação QSFP +
Décima de onda: 4 CWDM Lane 1270 1290 1310 1330
Interface LC duplex
Tipo de cabo SMF
TX Power -10 ~ 6,49dBm
Faixa de temperatura comercial 0 a 70 ° C (32 a 158 ° F)
Taxa máxima de dados de 40 Gbps
Distância máxima do cabo 40km
Componentes ópticos DFB CWDM
Suporte DOM Sim
Sensibilidade do receptor <-11,5dBm
Código Harmonizado HTS 8517706000
