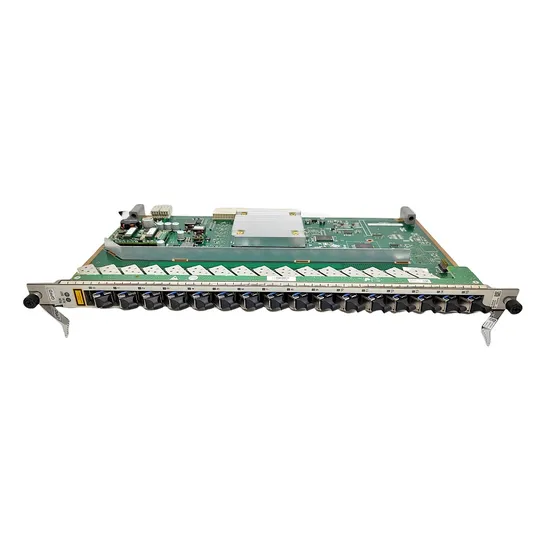

16 portas GPON placa GPFD para Huawei ma5608t, Ma5680t ou
MA5683T olt, Com 16 módulos SFP C +

Descrição do Produto
Placa de interface GPON OLT de 16 portas

Visão geral do GPFD
Placa de interface de porta 16-GPON com módulo C + SFP
GPFD é um item de estoque regular da rede Hza
Disponível em 3 versões: H802GPFD, H803GPFD, H805GPFD
Ração dividida de suporte 1: 128
WDM, use fibra de núcleo único de modo único
Velocidade de transmissão: 2.488 Gbit / s, Velocidade de recepção: 1.244 Gbit / s
Tipo de interface: SC / PC
Distância máxima de transmissão: 20 km
Comprimento de onda de transmissão: 1490nm, comprimento de onda de recepção: 1310nm
Conformidade de padrões: ITU-T G.984.1, ITU-T G.984.2, ITU-T G.984.3,
ITU-T G.984.4
Módulo C + SFP Potência óptica: 1,5 dBm ~ 5 dBm, Sensibilidade do receptor: -28
dBm
GPFD é uma placa de interface GPON da Huawei OLT, GPON OLT de 16 portas
Placa de interface GPFD funciona junto com o terminal de rede óptica
(ONT) para fornecer serviços de acesso GPON, cada GPFD pode no máximo
conectar 16 * 128 assinantes GPON. O GPFD tem diferentes BOM como
H80D00GPFD01, H80D00GPFD02 etc, mas basicamente eles são H802GPFD,


Especificação e folha de dados do GPFD
Portas de serviço
Porta GPON: porta 16-GPON

Dimensões (L x P x A) 22,86 mm x 237,00 mm x 395,40 mm
Consumo de energia e tamanho máximo do quadro
H802GPFD: Estático: 45 W, Máximo: 73 W
H803GPFD: Estático: 39 W, Máximo: 61 W
H805GPFD: Os dados ainda estão em teste

Tamanho máximo do quadro: 2004 bytes

Temperatura de operação -25 ° C a + 65 ° C

Especificação do Módulo GPON SFP
Tipo
Módulo C +: Módulo óptico bidirecional de uma fibra, classe C +

Comprimento de onda operacional Tx: 1490 nm, Rx: 1310 nm

Tipo de encapsulamento SFP

Taxa de porta Tx: 2,49 Gbit / s, Rx: 1,24 Gbit / s

Potência ótica de saída mínima
Módulo B +: 1,50 dBm
Módulo C +: 3,00 dBm

Potência óptica de saída máxima
Módulo C +: 7,00 dBm

Sensibilidade máxima do receptor
Módulo C +: -32,00 dBm

Conector óptico tipo SC / PC
Tipo de fibra ótica monomodo
Alcance 20,00 km

Módulo de sobrecarga de energia óptica B +: -8,0 dBm
Módulo C +: -12,0 dBm
Taxa de extinção de 8,2 dB
