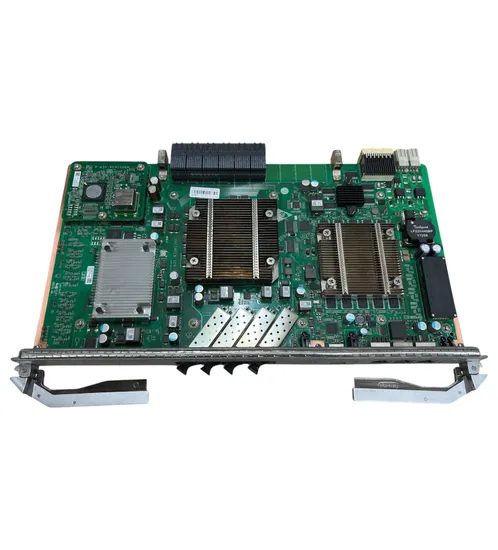

F. OLT HUAWEI PLACA MPLA MA5800 CONTROLE

**NAO ACOMPANHA MODULOS

O H901MPLA tem a largura de banda máxima de cada slot de 50 Gbps


As placas de controle são a parte mais importante do OLT. Elas permitem conexões de uplink, configuração e gerenciamento. Elas contêm a configuração completa do OLT. Elas têm 4 portas GE/10GE para conexões de uplink e portas CON, ETH, ESC e USB para monitoramento e manutenção.

CON (porta serial RS-232)
Existe uma interface e usamos esta porta para manutenção local e remota

ETH (Base-T 10/100M)
Existe uma interface e usamos esta porta para manutenção local e remota

ESC (RS-485)
Existe uma interface e podemos usá-la para fornecer canais de monitoramento de ambiente

GE/10GE
As portas principais podem ser portas elétricas ou ópticas. Essas portas usamos para acesso de usuários e como uma interface upstream. Há 4 slots para SFP.

USB
Esta porta é USB 2.0 e podemos usá-la como interface de armazenamento

Durante a operação normal, uma placa de controle fica ativa enquanto a outra fica em standby. Em caso de problemas com a placa principal, a placa standby assume o papel da principal. Por isso, quando configuramos o OLT, precisamos salvar a configuração e os dados.

OLT MA/EA5800-X17/X15/X7 usam placas de controle e MPLA

Canal para a placa de interface de serviço/upstream : 17 canais 50GE

Largura de banda máxima por slot: 100 Gbit/s (modo de compartilhamento de carga)

Dimensões (A x L x P): 442 mm x 268,7 mm x 263,9 mm
