F. OLT HUAWEI PLACA XG-PON CGUF 16*10G COMBO C+ MA5800

Placa CGUF 16 portas XG-PON COMBO com XG-PON C+ SFP+

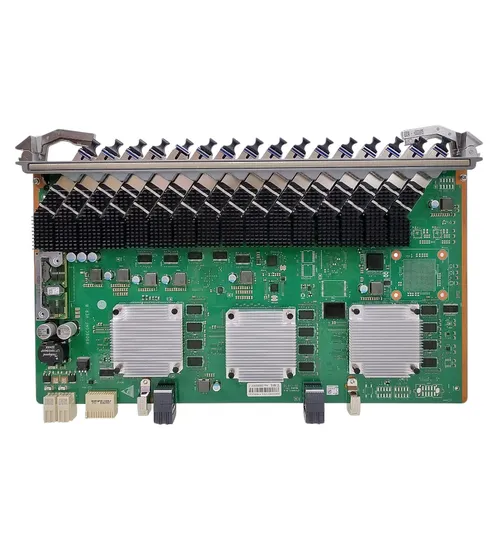

A placa CGUF é uma placa de interface OLT combinada XG-PON e GPON de 16 portas. Ela funciona junto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON

16 portas XG-PON e GPON (SFP+)

Proporção máxima de divisão 1: 256

Taxa de porta:
GPON upstream: 1,244 Gbit/s
GPON downstream: 2,488 Gbit/s
XG-PON upstream: 2,488 Gbit/s
XG-PON downstream: 9,953 Gbit/s

Modo de taxa: Taxa assimétrica

Sensibilidade máxima do receptor: Canal GPON
Classe B+ : -28 dBm Canal XG-PON: -26,5 dBm Canal GPON N2a : -32 dBm Canal XG-PON: -29,5 dBm Canal GPON Classe C+ : -32 dBm Canal XG-PON: -30,5 dBm Canal GPON Classe D : -35 dBm Canal XG-PON: -33,5 dBm

Tamanho da tabela de endereços MAC: 131072

Capacidade de encaminhamento: 200 Gbit/s

Comprimento de onda operacional
Canal GPON:
Tx: 1490 nm
Rx: 1310 nm

Canal XG-PON:
Tx: 1577 nm
Rx: 1270 nm

Potência óptica mínima de saída
Canal GPON: 3 dBm
Canal XG-PON: 4 dBm

Potência óptica máxima de saída
Canal GPON: 7 dBm
Canal XG-PON: 8 dBm

Sensibilidade Máxima do Receptor
Canal GPON: -32 dBm
Canal XG-PON: -29,5 dBm

Tipo de conector óptico SC
Tipo de fibra óptica Modo único
Sobrecarga de energia óptica
Canal GPON: -12 dBm
Canal XG-PON: -9 dBm

Taxa de extinção 8,2 dB

Função
Capacidade de encaminhamento 200 Gbit/s
Modo de classificação Taxa assimétrica
T-CONTs por porta PON
GPON: 1024
XG-PON: 2048

Fluxos de serviço por placa PON 16352

Tamanho máximo do quadro
2052 bytes
9216 bytes (quadro jumbo habilitado)

Número máximo de endereços MAC 131072
Diferença máxima de distância entre duas ONUs na mesma porta PON: 40 km

Especificações do dispositivo
Dimensões (L x P x A)
23,30 mm * 257,90 mm * 399,20 mm

Consumo de energia e tamanho máximo do quadro

Consumo de energia
Estático: 48 W
Máximo: 106 W

Temperatura de operação -40°C a +65°C
