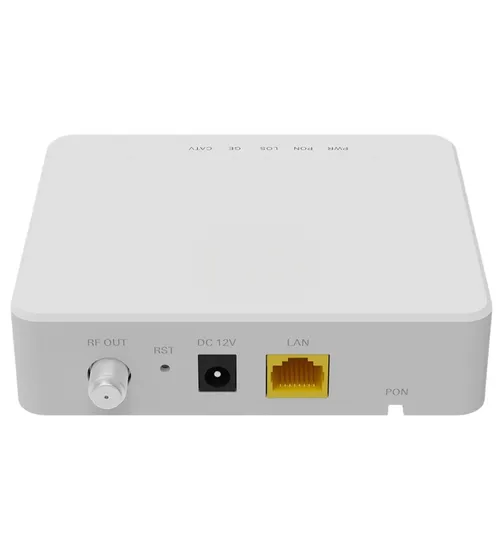

F. ONU CATV GPON/EPON XPON 1GE AGC V2801T APC

XPON Dual Mode | Triple-play | CATV (com AGC)
Modelo: V2801T

ONU CATV Gigabit para Operadoras de Telefonia Fixa
Entrada e saída Gigabit de alta velocidade
Estrutura de fibra óptica montada em bandejas
Sistema de armazenamento de cabos que economiza espaço, oferece maior segurança e menor risco de falhas.
Cobertura de cenários de trabalho e domésticos

Parâmetros de hardware
Dimensões: 120 mm × 100 mm × 30 mm
Peso líquido: 160g

Condições de operação
Temperatura de operação: -10 ~ +55°C
Umidade de operação: 5 ~ 95% (sem condensação)

Condições de armazenamento
Temperatura de armazenamento: -40 ~ +70°C
Umidade de armazenamento: 5 ~ 95% (sem condensação)
Adaptador de energia
Adaptador de alimentação AC/DC externo de 12 V DC/0,5A.
PODER 4,2 W
Interfaces: 1GE + CATV
Indicadores: ENERGIA, LOS, PON, LAN, CATV

Parâmetros de interface
Interface PON
1 porta XPON (EPON PX20+ e GPON Classe B+)
Modo monocromático SC, conector SC/APC
Potência de transmissão óptica (TX): 0 ~ +4 dBm
Sensibilidade do receptor (RX): -27 dBm
Sobrecarga de potência óptica: -3 dBm (EPON) ou -8 dBm (GPON)
Distância de transmissão: 20 km
Comprimento de onda: TX 1310nm, RX 1490nm, CATV 1550nm

Interface LAN
1×GE, portas RJ45 com negociação automática

Interface CATV
Comprimento de onda de recepção óptica: 1550±10nm
Faixa de entrada óptica: +2 ~-18 dBm
Perda por reflexão óptica: =40 dB
Faixa de frequência de RF: 47 ~1000 MHz
Impedância de saída de RF: 75 O

Nível de saída de RF e faixa de AGC: =81±2 dBuv@+1 ~-10 dBm =79±2 dBuv@ 0 ~-11 dBm =77±2 dBuv@-1 ~-12 dBm =75±2 dBuv@-2 ~-13 dBm =73±2 dBuv@-3 ~-14 dBm =71±2 dBuv@-4 ~-15 dBm

Dados operacionais
Modo PON
XPON de modo duplo

Modo de uplink
Modo Ponte e Roteamento: Conexão estável com OLTs das principais marcas.
CATV; Suporte para gerenciamento remoto de CATV

Padrão
Compatível com CTC OAM 2.1 e 3.0
Suporte OMCI ITUT984.x

Camada 2
Integração entre 802.1D e 802.1ad
802.1p CoS
VLAN 802.1Q

Camada 3
IPv4
Cliente/Servidor DHCP
PPPoE, NAT, DMZ, DDNS

Multicast
IGMP v2/v3, IGMP snooping

Segurança e Firewall
Prevenção de ONUs não autorizadas (ONUs rebeldes)
DDoS, Filtragem baseada em ACL/MAC/URL
