F. OTDR MINI GLK4350-D2 1310-1550NM 30/28DB

OTDR MINI GLK4350-D2 | 1310/1550nm | 30/28dB
Descrição do Produto

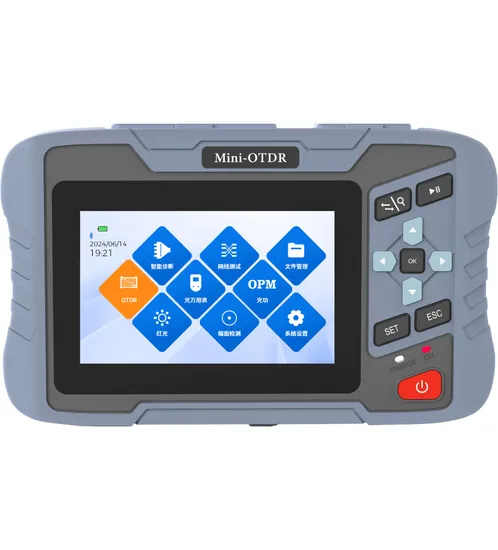

O GLK4350-D2 é um OTDR portátil de alto desempenho, projetado para instalação, verificação e manutenção de redes de fibra óptica, como FTTH, FTTx, LAN, CATV e sistemas GPON. Ele combina várias funções em um único equipamento compacto: OTDR, medidor de potência (OPM), fonte de luz (LS), localizador visual de falhas (VFL), teste de perda de inserção e rastreamento de cabo RJ45.
Com alcance dinâmico de 30/28dB e suporte para fibras monomodo nos comprimentos de onda 1310nm e 1550nm, o GLK4350-D2 oferece medições rápidas, precisas e confiáveis com interface amigável e tela TFT LCD colorida de 4,3".

Especificações Técnicas
OTDR
Modelo: D2 (teste ao vivo)
Tipo de fibra: G.652 Monomodo
Comprimentos de onda: 1310/1550nm ±20nm
Alcance dinâmico: 30/28dB
Zona morta de evento: 1,5m
Zona morta de atenuação: 8m
Faixa de teste: 0,1km / 0,3km / 0,5km / 1,25km / 2,5km / 5km / 10km / 20km / 40km / 80km / 125km / 260km
Largura de pulso: 3ns a 20µs (configurações múltiplas)
Precisão de medição: ±(1m + intervalo de amostragem × 0,005% × distância do teste)
Linearidade: 0,05dB/dB
Máximo de pontos de amostragem: >160k
Resolução de amostragem: 0,03m a 16m
Resolução de perda: 0,001dB
Limiar de perda: 0,2dB
Resolução de distância: 0,001m
Índice de refração: 1,00000 - 2,00000
Formato de arquivo: SOR (padrão OTDR)
Análise de perda: Método de 4 pontos / Método de 5 pontos
Conector: FC/UPC (intercambiável para SC e ST)
Taxa de atualização: ~3Hz (típico)

OPM (Medidor de Potência Óptica)
Faixa de onda: 800nm - 1700nm
Ondas de calibração: 850/1270/1300/1310/1490/1550/1577/1625/1650nm
Faixa de teste: -70 ~ +6dBm (opcional) / -50 ~ +26dBm (padrão) / -40 ~ +26dBm (GPON)
Resolução: 0,01dB
Incerteza: ±5%
Identificação de frequência: CW/270Hz/330Hz/1kHz/2kHz
Conectores: Universal FC/SC/ST

VFL (Localizador Visual de Falhas)
Comprimento de onda: 650nm ±20nm
Potência de saída: >10mW
Modos: CW/Piscar (1Hz/2Hz)
Conector: FC/UPC (intercambiável SC/ST)

LS (Fonte de Luz)
Comprimento de onda: Igual ao do OTDR
Potência de saída: ? -5dBm
Estabilidade: ±0,5dB/15min
Modo: CW/270Hz/330Hz/1kHz/2kHz

Teste de Perda Óptica
Comprimento de onda: Consistente com OTDR
Teste de IL (Inserção): Suportado

Rastreamento de Cabo RJ45
Modo: Rastreamento digital
Distância: <300m
Teste de par online/linha: Suportado

Conteúdo da Embalagem
OTDR GLK4350-D2
Mapa de eventos, OPM, LS, VFL
Teste de perda de inserção
Lanterna integrada
Rastreamento de cabo RJ45 (com localizador digital)
Sequência e comprimento de cabo RJ45
Cartão de memória 8G
Adaptadores SC intercambiáveis
Software de análise
Certificado de calibração
Manual do usuário (impresso e digital)
Mochila profissional para transporte
Swabs de limpeza de fibra

Especificações Gerais
Tela: TFT LCD 4,3" colorida
Interface USB: Sim
Armazenamento: 8GB interno
Temperatura de operação: -10°C ~ +50°C
Umidade relativa: <90% (sem condensação)
Peso: Aprox. 1kg
Tamanho: 210mm x 110mm x 60mm
