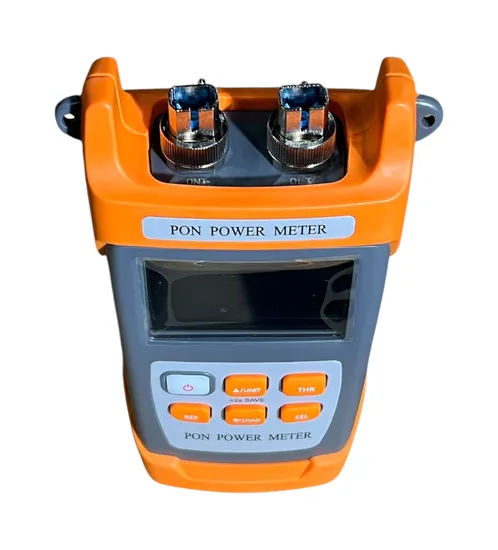

F. PON POWER METER ÓTICO OPM GLK307 FC/UPC 1310/1490/1550NM

O medidor de potência óptica GLK307 PON foi projetado com base em
microcomputador de chip único de ultrabaixa potência e tela de quebra de código de cores, com um filtro integrado, que pode testar simultaneamente o valor da potência óptica de sinais de voz, dados e vídeo. A forma como funciona é extrair uma pequena parte do sinal óptico online em qualquer local da rede PON, que pode ser medida durante toda a fase de abertura, manutenção e detecção do serviço FTTx, verificação confiável e garantir que os requisitos de comunicação da rede sejam atendidos.

O medidor de potência óptica GLK307 PON pode definir 10 grupos de limites de julgamento, fornecer indicação de status de aprovação, aviso ou reprovação para cada comprimento de onda e pode salvar os resultados do teste para fácil revisão dos resultados do teste, o que é ideal para engenharia de rede PON, construção e manutenção.

Recursos do produto
Suporta teste de modo burst em comprimento de onda de uplink de 1310nm
Limites de medição e alarme podem ser definidos
Suporta medição e exibição simultânea de sinais de voz, dados e vídeo na arquitetura PON
Filtro integrado para testar simultaneamente o sinal uplink de 1310nm e o sinal downlink de 1490nm/1550nm no sistema PON
Você pode definir 10 limites
O desligamento automático pode ser definido

PON OPM
Comprimento de onda: 1310+50nm, 1490+15nm, 1550+10nm
Isolamento 1310nm: >40dB
Isolamento 1490nm: >40dB
Isolamento 1550nm: >40dB
Faixa de medição: -35~+10dBm, -40~+12dBm, -40~+25dBm
Incerteza: =0.5dB
Perda de inserção: =1.5dB
Tipo de detector: InGaAs
Resolução da exibição: 0.01dB
Tipo de fibra: SM 9/125um
Configuração de limite: 10 grupos
Conector: FC/UPC (Intercambiável SC)

Outros
Exibição: LCD colorido
Armazenamento externo: =10
Interface de dados: Micro USB
Fonte de alimentação: Três baterias AA de 1.5V
Vida útil da bateria: Standby >20h; Tempo de medição > 12h
Temperatura de operação: -10°C~+50°C
Temperatura de armazenamento: -40°C~+70°C
Umidade relativa: 0~95% Não condensante
Tamanho: 186mm×100mm×50mm
Peso: 150g
