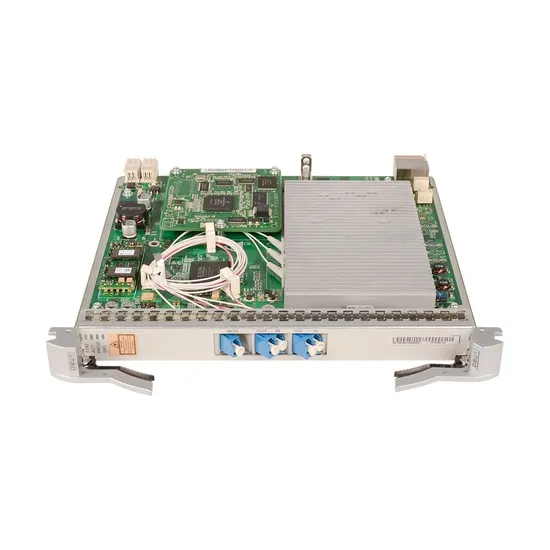

HUAWEI TN12OBU104 PLACA WDM OSN6800-OSN8800 C-BAND 17DB

Unidade de reforço óptico Huawei OSN6800 OSN8800 C-BAND (MAX -1dBm IN e 16dBm OUT, ganho de 17dB)

Os comprimentos de onda totais variam de 1529 nm a 1561 nm.

Pode ser substituído por TN13OBU104 sem qualquer atualização de software.

Suporta o sistema para transmitir serviços em diferentes extensões de fibra sem regeneração elétrica.

Fornece uma porta de monitoramento em serviço (MON).

Suporta os modos de bloqueio de ganho e bloqueio de energia.

O EDFA dentro da placa tem a função de controle de transientes. Detecta e relata a potência óptica.

Monitora a temperatura do laser da bomba.

Detecta a corrente de acionamento da bomba, corrente de faceta traseira, corrente de resfriamento da bomba.

Detecta a temperatura do laser da bomba e a temperatura ambiente da placa.

Suporta ASON de camada óptica.

TN12OBU104 é uma placa Booster óptica WDM aplicada a Huawei OSN6800 e OSN8800, para amplificar sinais ópticos de banda C em Gain Range 17±1.5dB.

Ranhura Válida
Sub-rack OSN 8800 T64: IU1-IU8, IU11-IU42, IU45-IU68.

Sub-rack OSN 8800 T32: IU1-IU8, IU11-IU27, IU29-IU36.

Subrack OSN 8800 T16: IU1-IU18.

Subrack de plataforma universal OSN 8800: IU1-IU16.

Sub-rack OSN 6800: IU1-IU17.

Chassi OSN 3800: IU2-IU5, IU11.

Especificações ópticas
Faixa de comprimento de onda operacional (nm) 1529-1561
Faixa de potência de entrada nominal (dBm) -32 a -1
Faixa de potência de entrada por canal (dBm)
40 canais -32 a -17
80 canais -32 a -20

Potência óptica de entrada de comprimento de onda único nominal (dBm)
40 canais -17
80 canais -20

Potência óptica de saída nominal de comprimento de onda único (dBm)
40 canais 0
80 canais -3
Figura de ruído (NF)a(dB) <= 5,5

Ganhe tempo de resposta ao adicionar/descartar canais (ms) <10
Ganho de canal (dB) 17±1,5
Ganho de planicidade (dB) <= 2,0
Refletância de entrada (dB) < -40
Refletância de saída (dB) < -40
Vazamento da bomba na entrada (dBm) < -30
Tolerância máxima de refletância na entrada (dB) -27
Tolerância máxima de refletância na saída (dB) -27
Potência óptica de saída total máxima (dBm) 16
Perda dependente de polarização (dB) <= 0,5

VI-VOb(dB)
Perda de inserção inerente <= 1,5
Faixa de atenuação dinâmica 20

Precisão de ajusteb(dB) 1

Especificações Mecânicas
Dimensões (cm) 26,46(A) x 2,54(L) x 22(P)
Peso (kg) 1.1
