IPTV MODULADOR 3306I 08 CH ISDB-T IP 1000M IP PARA RF ISDBT

**Entrada de 512 IP para saída de portadoras ISDB-T de 8 canais, saída de 8 IP

Descrição do produto

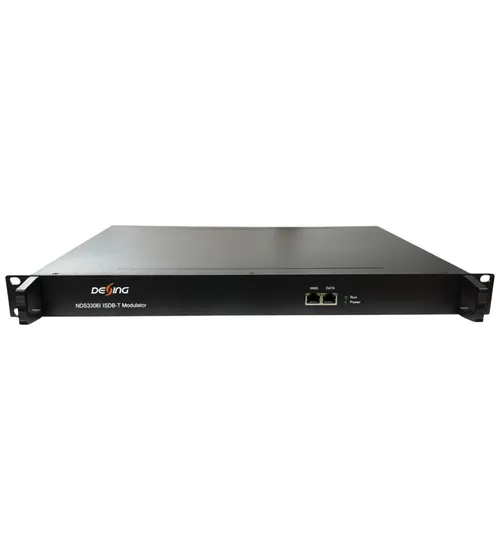

O modulador ISDB-T NDS3306I 8in1é o dispositivo de modulação Mux de última geração desenvolvido pela DEXIN. Possui 8 canais de multiplexação e canais de modulação ISDB-T, e suporta entrada máxima de 512 IP através das 3 portas GE e saída de 8 portadoras não adjacentes ISDB-T (50MHz~960MHz) através da interface de saída de RF. O dispositivo também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão DTV de nova geração.

Características principais
* 3 portas GE para entrada e saída de dados
* Max 840Mbps para cada entrada GE
* Suporta ajuste de PCR preciso
* Suporta filtragem AC, remapeamento PID e edição PSI/SI
* Suporta até 256 remapeamento PIDS por canal
* Suporta 8 saídas de IP através de Data1 & Data2 sobre UDP/RTP/RTSP--Versão I
* Saída de 8 portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31)
* Suporte para gerenciamento de rede baseado na Web
Especificações

Entrada
Max 512 IP de entrada através de 3 (porta de dados do painel frontal, Dados 1 e Dados 2) Porta Ethernet 100/1000M (interface SFP opcional). - Para a versão I

Protocolo de transporte: TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3

Taxa de transmissão: Max 840Mbps para cada entrada GE

MUX
canal de entrada: 512 fluxos de IP
Canal de saída : 8
PID máx.: 256 por canal

Funções
Remapeamento PID (opcional automático/manual)
Ajuste preciso de PCR
Tabela PSI/SI gerando automaticamente

Modulação Parâmetros
Padrão: ARIB STD-B31
largura de banda: 6M
constelação: QPSK, 16QAM, 64QAM
Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
Modo de Transmissão: 2K, 4K, 8K
taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
MER: 40dB
frequência de RF: 50~960MHz, passo de 1KHz
nível de saída de RF: -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
Canal de saída: Saída de 8 portadoras não adjacentes - Versão I

Saída de RF
Interface: 1 porta tipo F, impedância de 75O
ACLR: -50 dBc

saída TS

8 saída IP sobre UDP/RTP/RTSP, unicast/multicast, 2 (Data1 e Data2) 100/1000M Portas Ethernet

Sistema: Software de gerenciamento de rede (NMS) com suporte

Dimensões: 480 mm × 327 mm × 44,5 mm
Peso: 5,5kg
Temperatura: 0~45°C(operação), -20~80°C(armazenamento)
Fonte de energia: AC 100V - 240V±10%, 50/60Hz
Consumo: 15,4 W
