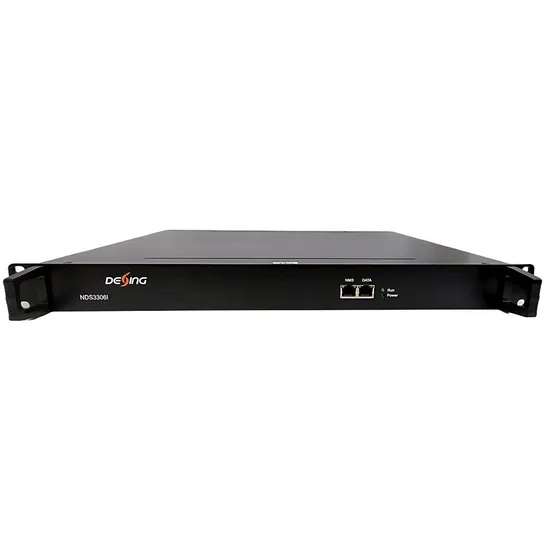

IPTV MODULADOR 3306I 16 CH ISDB-T IP 1000M IP PARA RF ISDBT

O modulador NDS3306I 16in1 ISDB-T é o dispositivo de modulação Mux de última geração. Possui 16 canais de multiplexação e canais de modulação ISDB-T, e suporta no máximo 512 entradas IP através das 3 portas GE e 6 (ou 16) ISDB-T
portadoras não adjacentes (50MHz~960MHz) saem através da interface de saída RF.

O dispositivo é
também caracterizado com alto nível integrado, alto desempenho e baixo custo. Isto é muito
adaptável ao sistema de transmissão DTV de nova geração.

Características principais
3 portas GE para entrada e saída de data
Max 840Mbps para cada entrada GE

Suporta ajuste PCR preciso
Suporta filtragem CA, remapeamento PID e edição PSI/SI
Suporta até 256 remapeamento de PIDS por canal
Suporta 16 saídas IP através de Data1 e Data2 sobre UDP/RTP/RTSP -- Versão II
Saída de 16 portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31)
Suporte ao gerenciamento de rede baseado na Web
512 IP MPTS ou SPTS

Entrada

Máximo de 512 entradas IP através de 3 (porta de dados do painel frontal, Dados 1 e Dados 2) Porta Ethernet 100/1000M (interface SFP opcional). Cada porta Data1 ou Data 2 pode inserir no máximo 512 IP, enquanto a porta de dados do painel frontal pode inserir no máximo 512 IP-16 ISDB-T Carriers out version Para a versão II

Protocolo de transporte:
TS sobre UDP/RTP, unicast e multicast, IGMP
V2/V3

Taxa de transmissão máxima de 840 Mbps para cada entrada GE

Mux
Input Channel : 512
Output Channel: 16
Max PIDs: 256 per channel

Funções

Remapeamento PID (opcional automático/manual)

Ajuste preciso de PCR

Tabela PSI/SI gerando automaticamente

Parâmetros de modulação:
Padrão: ARIB STD-B31

Largura de banda: 6M

Constelação: QPSK, 16QAM, 64QAM

Intervalo de guarda: 1/32, 1/16, 1/8, 1/4

Modo de transmissão: 2K, 4K, 8K

Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8

MER: =40dB

Frequência de RF: 50~960MHz, passo de 1KHz

Nível de saída de RF: -20dBm~+10dBm (87~117dbµV), 0.1dB stepping

Canal de saída: saída de 16 portadoras não adjacentes - Versão II

RF Output
Interface 1 porta tipo F, impedância de 75O
ACLR -50 dBc

Saída TS
16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 (Data1&
Dados2) Portas Ethernet 100/1000M

Sistema: Software de gerenciamento de rede (NMS) que suporta

Dimensão: 48 cm × 32,7 cm × 4,45 cm (LxLxA)
Peso 5,5kg
Temperatura 0~45°C (operação), -20~80°C (armazenamento)
Fonte de alimentação: AC 100V±10%, 50/60Hz ou
AC 220V±10%, 50/60Hz

Consumo 15,4 W
