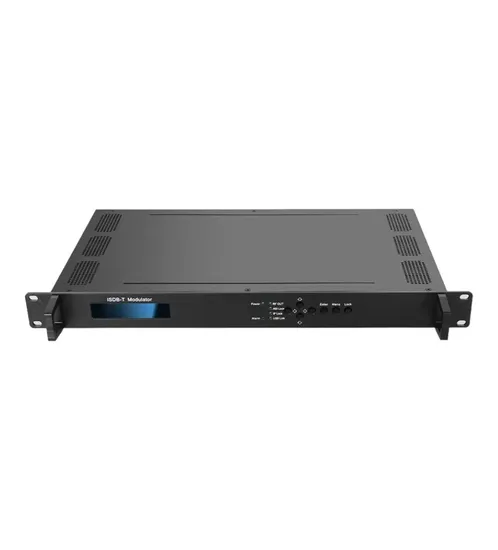

IPTV MODULADOR SFT3308L-16 16CH ISDB-T/DVB-C/DVB-T/ATSC

Modulador ISDB-T/DVB-C/DVB-T/ATSC

16 canais de multiplexação e canais de modulação ISDB-T/DVB-T/DVB-C
16 Saídas IP sobre UDP/RTP/RTSP
16 saídas de portadoras não adjacentes

Descrição do produto

O modulador ISDB-T/DVB-C/DVB-T/ATSC 16 em 1. Possui 16 Canais de multiplexação e canais de modulação ISDB-T/DVB-T/DVB-C e suporta no máximo 512 entradas IP através de 8 portas GE e 16 operadoras não adjacentes ISDB-T (50MHz ~ 960MHz) através da interface de saída RF. O dispositivo também se caracteriza por alto nível integrado, alto desempenho e baixo custo. Isto é muito adaptável ao sistema de transmissão DTV de nova geração.

Principais recursos
- 4GE SFT e 4 portas DATA para entrada e saída de data
- Máx. 840Mbps para cada entrada GE
- Suporta ajuste preciso de PCR
- Suporta filtragem AC, remapeamento PID e edição PSI/SI
- Suporta remapeamento de até 256 PIDS por canal
- Suporta 16 saídas IP através de Data1 e Data2 sobre UDP/RTP/RTSP - Versão II
- 16 saídas de portadoras não adjacentes, compatível com ISDB-Tb /DVB-T/DVB-C (ARIB STD-B31)
- Suporta gerenciamento de rede baseado na Web

Parâmetros Técnicos

Entrada IP máxima de 512 através de 8 (porta de dados do painel frontal, Dados 1 e SFT-X) Porta Ethernet 100/1000M (interface SFP opcional). Cada porta Data1 ou Data 2 pode inserir no máximo 512 IP, enquanto a porta de dados do painel frontal pode inserir no máximo 512 IP-16 ISDB-T Carriers out version. Para a versão II

Protocolo de Transporte TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
Taxa de transmissão Máximo de 840 Mbps para cada entrada GE

Mux
Canal de entrada 512 (para versão II)
Canal de saída 16
Máximo de PIDs 256 por canal

Funções
Remapeamento PID (opcional automático/manual)
Ajuste preciso de PCR
Tabela PSI/SI gerando automaticamente

Modulação
Parâmetros
Padrão ARIB STD-B31
Largura de banda 6 milhões
constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Mer =40dB
Frequência RF 50 ~ 960 MHz, passo de 1 KHz
Nível de saída de RF -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
Canal de saída Saída de 16 portadoras não adjacentes - Versão II

Saída RF
Interface 1 porta tipo F, impedância de 75O
ACLR -50dBc

Saída TS 16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 4 (Data1 e Data4) portas Ethernet 100/1000M

Sistema
Software de gerenciamento de rede (NMS) com suporte

Dimensão: 480 mm × 327 mm × 44,5 mm (LxCxA)
Peso 5,5kg
Temperatura
0~45° (operação), -20~80°C (armazenamento)
Fonte de energia AC 100-240V, 50/60Hz
Consumo 15,4 W
