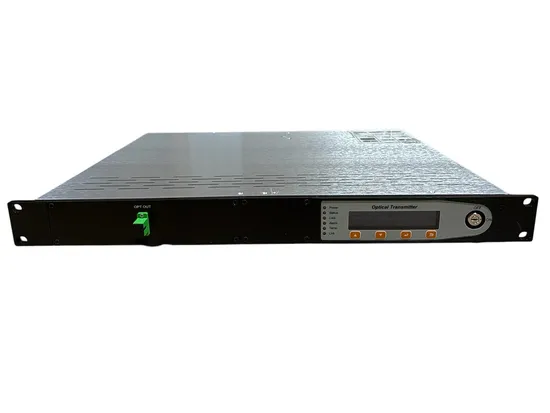

IPTV TRANSMISSOR ÓPTICO DC 77LT1300 10DBM 1550NM 35KM

Transmissor de fibra óptica, modulação direta, fonte de alimentação única

LT1300 Series 10dBm 35km 1550nm DC

Características de desempenho
O uso de lasers DFB de alto desempenho de marcas internacionais famosas possui linhas espectrais estreitas, boa linearidade e alta potência de saída.
A tecnologia avançada de distorção multifrequencial usa tecnologia de processamento automático de energia RF para otimizar automaticamente o nível do drive de forma que as especificações C / CTB, C / CSO e C / N estejam sempre em valores ideais.
O processador ARM de 32 bits pode coordenar com eficiência o status de trabalho de cada módulo e monitorar e controlar com precisão o parâmetro operacional.
O circuito de estabilização de temperatura do laser (ATC) e o circuito de estabilização de saída de potência óptica (APC) garantem o desempenho ideal do laser.
Largura de banda operacional de 47-862 MHz (1000 MHz pode ser personalizado).
A estrutura de módulo duplo é reservada para aumentar as funções de emissão de luz, EDFA, captação de luz, interruptor de RF e outras funções.
Estrutura modular, de fácil ampliação da função de equipamentos e manutenção.
Interface de gerenciamento de rede padrão, em linha com o protocolo de gerenciamento de rede SNMP.
A fonte de alimentação pode realizar backup a quente de energia dupla, fixação tipo snap, tração com um toque. Fácil de operar, firmemente fixado.

Os aplicativos
O transmissor óptico LT1300 é projetado de acordo com o padrão CATV. Ele modula o sinal de rf amplitude CATV em um sinal óptico de 1310nm / 1550nm e então o transmite para o nó óptico na rede HFC via fibra óptica monomodo. É usado principalmente para transmissão de sinal de TV de rede intermediária e pode ser usado para muitos propósitos. Amplificações ópticas de alta potência são usadas para a colocação de redes de fibra para casa (FTTH).
O transmissor óptico LT1300 é equipado com circuito de potência de saída óptica confiável e estável e circuito de controle de temperatura do resfriador termoelétrico a laser de bomba para garantir o melhor desempenho do equipamento. Design de estrutura de resfriamento profissional, ventilador de controle de temperatura inteligente, baixo consumo de energia. É uma escolha ideal para a construção de uma transmissão de sinal de rede secundária CATV.

Parâmetros técnicos LT1300-5 ***
Alcance óptico máximo recebido: 1550nm ± 15
Nível de entrada mais baixo: 75 ~ 90dBuV ( melhor valor recomendado 80dBuV )
Maior potência óptica de entrada: 2 ~ 30mW
Temperatura de operação extrema: -5 °C ~ + 45 °C
Limite de tensão de alimentação: DC48V ( 38 - 58V)

Parâmetros técnicos
Potência ótica: 10dBm
Comprimento de onda: 1550nm ± 1515
Tipo de laser: Laser DFB
Modulação ótica: Modulação direta da intensidade da luz
Forma do conector óptico: FC / APC e SC / APC ( personalizar )
Alcance de frequência: 47 ~ 860 MHz ( personalizado 1000 MHz )
Nível de entrada: 75 ~ 90dBuV ( melhor valor recomendado 80dBuV )
Largura de banda: ± 1dB
Precisão AGC: 0,5dB
Faixa de ajuste MGC: 0 ~ 15dB
Impedância de entrada RF: 75
Entrada de reflexão perdida: 16
C / CTB: 65
C / CSO: 60
Razão portadora / ruído (C / N): 51
Tensão de alimentação: DC48V ( 38 - 58V)
Consumo total de energia: < 12W
Temperatura de operação: -5 °C ~ + 45 °C
Humidade relativa: 95% máx, sem condensação
Temperatura de armazenamento: -30 °C ~ + 70 °C
Tamanho do produto: 48*36*4.4 cm
Tamanho de embalagem de produto: 49*60*12 cm
