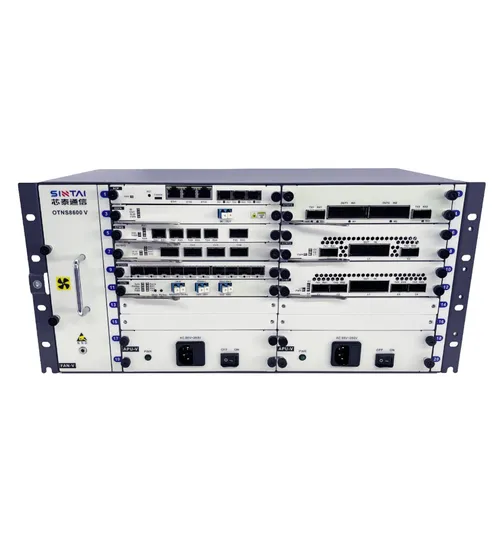

SINTAI OTNS8600 V CHASSI 5RU 19/23" 16*SLOTS AC/DC 450W 400G

Optical Transport System

**PRODUTO SOB ENCOMENDA

Chassi OTNS8600 V 5RU (220 × 442 × 220 mm, adequado para gabinete de 19" ou 23", gabinetes ETSI 300 mm/600 mm, 16 slots de serviço, alimentação dupla AC/DC opcional, consumo total de energia <450W), 100Mbps~400Gbps suportado


Sistema de transporte óptico

O sistema de rede de transmissão óptica do tipo OTNS8600 V, que é usado principalmente na camada de convergência metropolitana e na camada de núcleo metropolitano, é uma nova geração de sistema de transmissão óptica com alta integração, alta capacidade e longa distância lançado pela Sintai Communication Co., Ltd.

O equipamento aplica tecnologia de transmissão avançada e tecnologia altamente integrada, voltada para toda a transmissão IP.

Ele fornece uma função de ampla largura de banda, alta capacidade e transmissão totalmente transparente, que pode realizar uma atualização de capacidade suave, oferece uma solução de proteção abrangente, flexível e madura e fornece uma plataforma estável para operação de vários serviços e atualização e expansão de rede futura.

características do produto

Transmissão de enorme capacidade e capacidade de atualização modular
Ele suporta 96 comprimentos de onda de transmissão do sistema 10G na banda C.
Suporta uma taxa de acesso de até 100 Gbit/s para um único canal.
Ele suporta uma arquitetura de multiplexação/demultiplexação de nível único para comprimento de onda de 80/96, sem a necessidade de OCI implementar multiplexação/demultiplexação para 80 comprimentos de onda.
Suporta uma expansão do sistema para comprimento de onda 40/48->80/96 e também uma expansão modular para 10G->100G, o que garante o baixo investimento na fase inicial da construção da rede e a expansão suave na fase final, de modo para atender à futura demanda crescente de largura de banda.

Acesso multitaxa, multiprotocolo, serviço completo e convergência
Acesso a serviços SDH/SONET, serviços de dados de POS, GE, 10 GE, 40 GE, 100 GE e outros serviços de SAN, CPRI em vários níveis de tarifa.
A poderosa capacidade de convergência de serviço, suportando convergência de serviço 8xFE, convergência de serviço 8×GE e convergência de serviço 10×10GE.

Alta integração, manutenção verde e conveniente
O quadro 5U suporta 18 slots de serviço, com um nível super alto de integração.
Estrutura compacta e instalação flexível, disponível para instalação em armário com 300 mm de profundidade.
Ele suporta instalação livre de configuração e o equipamento é plug-and-play.
Ele suporta uma plataforma unificada de gerenciamento de rede e oferece uma perfeita capacidade de monitoramento de desempenho no desempenho de redes e equipamentos.
O menor consumo de energia da indústria ajuda os operadores a construir uma rede verde com economia de energia.
Excelente projeto de arquitetura e transmissão segura de dados.
Ele oferece uma variedade de proteção em nível de rede e fornece proteção abrangente para linhas e serviços de fibra óptica.
Ele fornece proteção abrangente de equipamentos: proteção de equipamentos de energia, proteção de ventiladores.
A transmissão transparente para todos os serviços reduz o atraso de transmissão do cruzamento do circuito e garante a confiabilidade da transmissão.
As interfaces totalmente ópticas são conectáveis ??e reutilizáveis, o que reduz o investimento em peças de reposição.

Especificação do produto
Modelo do produto: OTNS8600 V

Tamanho do equipamento: 5U: 220 mm (altura)x442 mm (largura)x220 mm (profundidade)

Slot de serviço:
18 slots para equipamento DC (placa de rede é opcional para um dos slots)
16 slots para equipamento AC (placa de rede é opcional para um dos slots)

Número máximo de comprimento de onda:
DWDM: 96 comprimentos de onda;
CWDM: 16 comprimentos de onda

Comprimento de onda
DWDM: Banda C, 100 GHz ou 50 GHz
CWDM: 1271nm~1611nm

Capacidade de transmissão de equipamento único: 100 Gbit/s

Tipo de serviço suportado
STM-1/4/16/64/256, OC-3/12/48/192/768

qualquer serviço de 100M~2,5Gbps

FE/GE/10GE/40GE/100GE

ESCON/FICON/FICON Express, FC100/FC200/FC400/FC800/FC1200/SAN
EPON, GPON, CPRI 1/2/3/6/7

Recursos do relógio: Suporte IEEE 1588 V2

Conector óptico: SFP/SFP+, interface tipo LC

Topologia de rede: Ponto a ponto, tipo de corrente, tipo de estrela, tipo de anel, tipo de anel com corrente, tipo de anel cruzado, tipo de tangência de anel

Backup e proteção
Proteção em nível de rede: Proteção 1+1 do lado do cliente, proteção 1+1 dentro da placa, proteção de seção ótica multiplex 1+1, proteção de linha ótica 1+1

Proteção de nível de equipamento
Backup da fonte de alimentação
Backup do ventilador

Instalação: Racks"19" e "23", Racks ETSI 300mm/600mm

Faixa de temperatura de trabalho: -10 °C ~ 60 °C (típico)

Faixa de umidade de trabalho: 5~95% sem condensação

Amplitude Térmica de armazenamento: -40°C~85°C

Dissipação de calor; Ventilador de refrigeração

Modo de alimentação
AC: 90~260V ou
DC: -36~-72 V (suporta 1+1 entrada de alimentação de backup)

Consumo de energia: 300W (típico)
